学习笔记之图
[学习笔记] 图
图的定义
概念

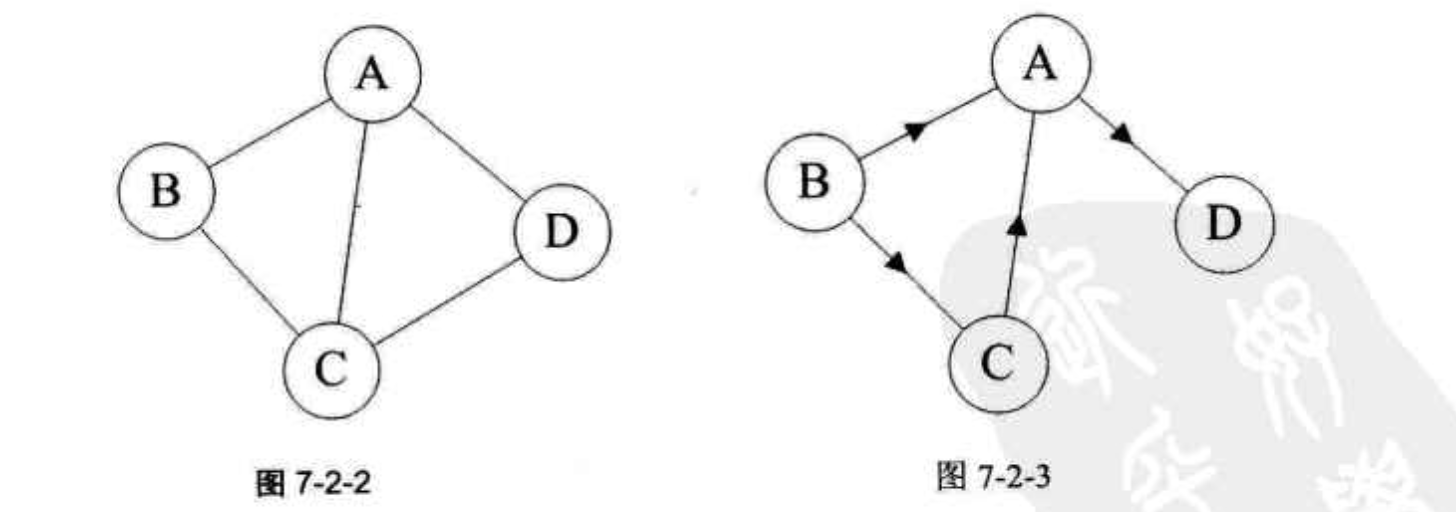

图（graph）是由顶点的有穷非空结合和顶点之间的边的集合组成，表示为： G(V, E)， 其中G表示一个图，V（vertex）是图G中顶点的集合，E（edge）是图G中边的集合。

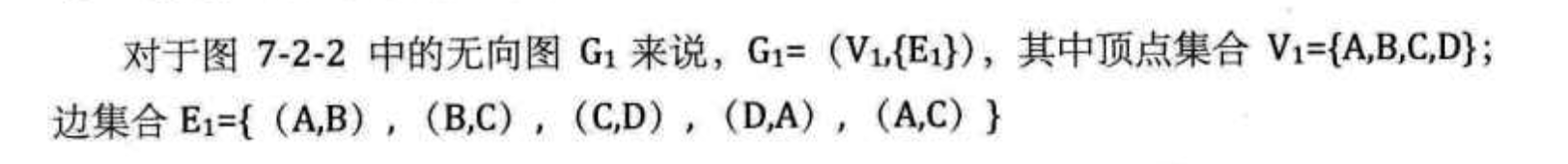

无向边: 若顶点\(v_i\) 到\(v_j\) 之间的边没有方向， 则称之为无向边。使用圆括号表示 无向图： 如果图中任意两个顶点之间都是无向边，那么图称为无向图。

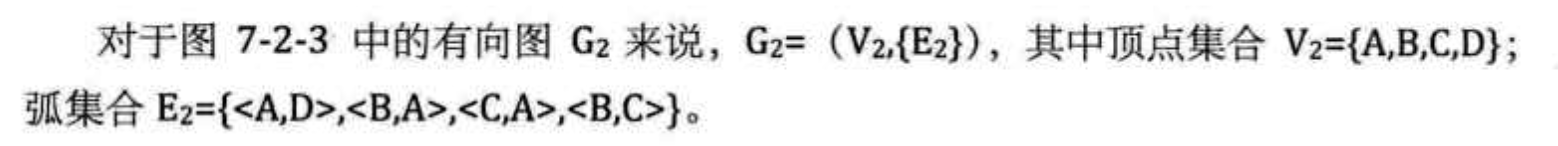

有向边： 若从顶点\(v_i\) 到\(v_j\) 之间的边有方向，称之为有向边，也称为弧（arc）。使用尖括号表示， <A,D>, A是弧尾，D是弧头。 有向图：如果图中任意两个顶点的边都是有向边，该图称之为有向图。
在无向图中，如果任意两个顶点间都存在边，则改图为无向完全图。n个顶点的无向完全图的边数： n*(n-1) /2。
在有向图中，如果任意两个顶点间都存在方向互为相反的两条弧，则该图称为有向完全图。n个顶点的有向完全图的边。数： n*(n-1)
有很少条边或弧的图称为稀疏图，反之称为稠密图（稀疏和稠密是相对的概念）。

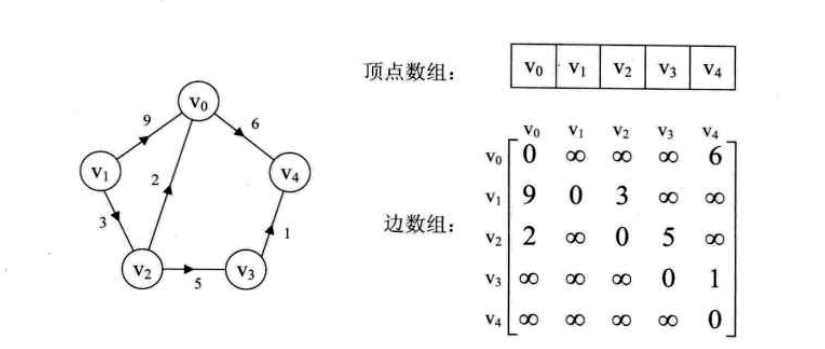

图的边或者弧上有关的数 叫 权（weight），带权的图称为网（network）。
图的表示方法
图的顶点与边的关系
无向图G=（V, {E}）, 对于边（v,v'） ,顶点v和v'互为邻接点，即v和v' 相邻接。边（v,v'）依附于顶点v和v'， 或者说（v,v'）于顶点v和v' 相关联。顶点v的度(degree) 是和顶点v相关联的边的数目，记为TD（v）。
有向图G=(V, {E}), 对于弧<v,v'> ， 顶点v邻接到v'，顶点v'邻接自v。弧<v,v'> 和顶点v，v'相关联。以顶点v为头的弧数称为v的入度（InDegree），记为ID（v），以v为尾的弧的数目称为v的出度（OutDegree）,记为OD（V）。顶点v的度TD（v）=ID（v）+ OD（v）。
简单路径，序列中顶点不重复。
简单环，除了第一个和最后一个，其余顶点不重复的回路，称为简单环。
连通图
无向图中，从v到v'有路径，则称v和v'是连通的。如果对于图中任意两个顶点都是连通的，则称为连通图。
无向图中的极大连通子图称为连通分量。
- 是子图
- 子图是连通的
- 连通子图还有极大顶点数
- 具有极大顶点数的连通子图包含依附于这些顶点的所有边

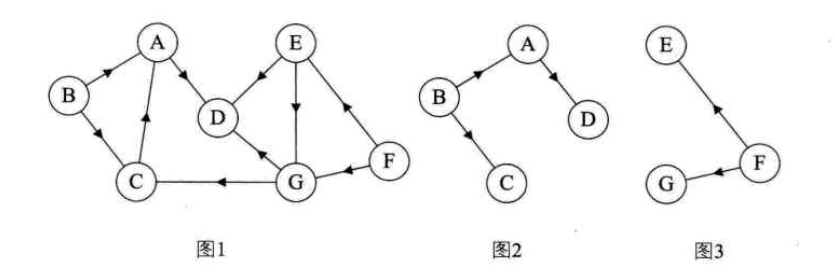

有向图中，如果对于每一对顶点都存在路径，则G是强连通图。
有向图中的极大强连通图称为强连通分量。

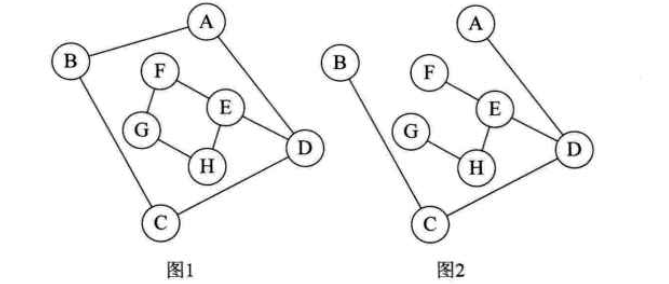

生成树
一个连通图的生成树是一个极小的连通子图，图中包括全部的n个顶点，但只有足已构成一条树的n-1条边。
如果一个有向图恰好有一个顶点的入度为0，其余顶点的入度均为1，则是一棵有向树。
有向图的生成森林由若干有向树组成，含有全部顶点，但只有足以构成若干棵不相交的的有向树的弧。

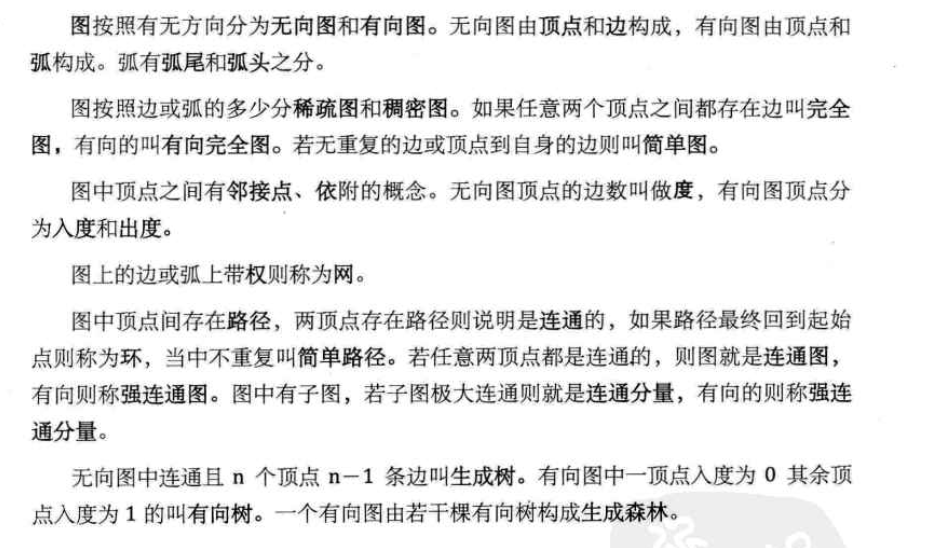

定义，术语总结
图的存储结构
邻接矩阵
图的邻接矩阵（Adjacency Matrix）由两个数组表示。
一个一维数组存储图中的顶点信息，一个二维数组（称为邻接矩阵）存储图中的边或弧信息。

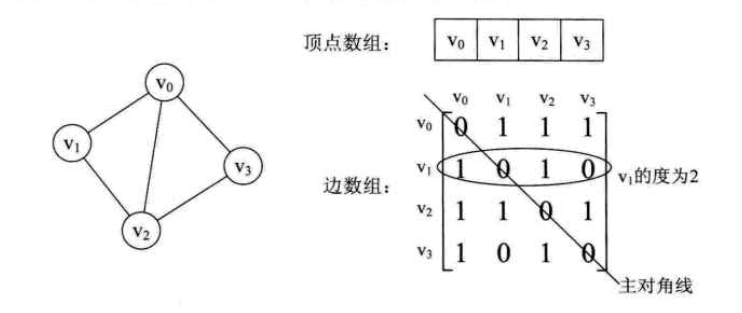

无向图
对称矩阵：
- 很容易判断两顶点是否有边
- 某个顶点的度，就是顶点所在行（或列）的元素之和
- 查询某个顶点的邻接点-把矩阵中第i行的元素扫描一遍，arc[i][j] 为1 就是邻接点

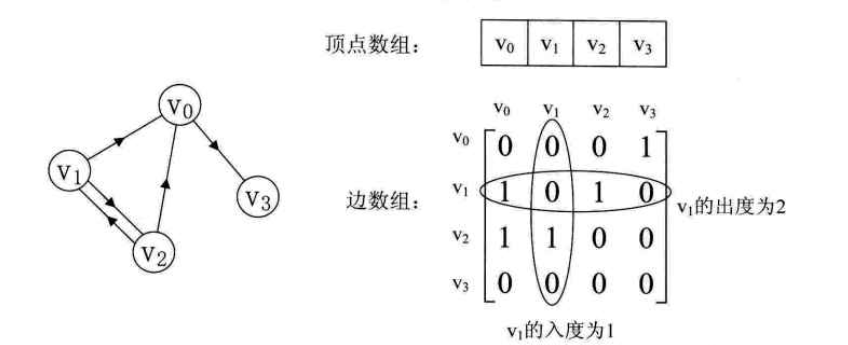

有向图

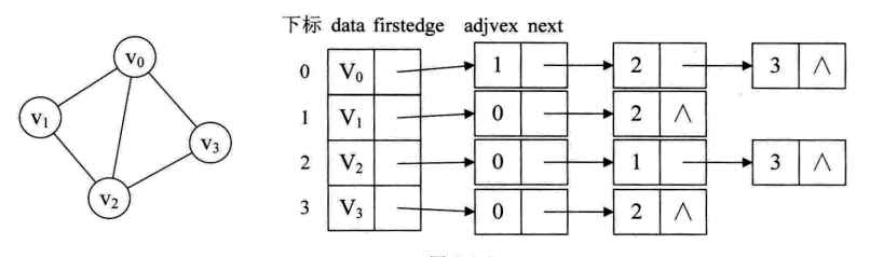

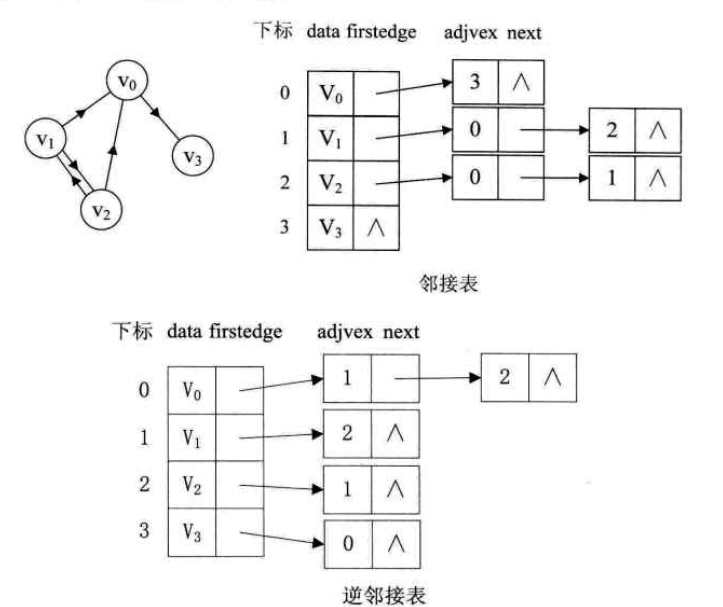

邻接表
邻接矩阵对于顶点较少的图，存储空间浪费问题。
数组与链表结合的存储方法 - 邻接表（adjancency list）
- 图中顶点用一维数组存储，每个顶点存储一个指针指向第一个邻接点
- 每个顶点的邻接点组成一个链表
顶点结点由data和firstedge两个域组成，data存储数据，firstedge指向该顶点的第一个邻接点。
边表结点由adjvex 和 next组成，adjvex是邻接点的下标，next存储边表中下一个结点的指针。
有向图的邻接表类似，以顶点的弧尾存储边表；逆邻接表，对每个顶点以弧头简历边表。

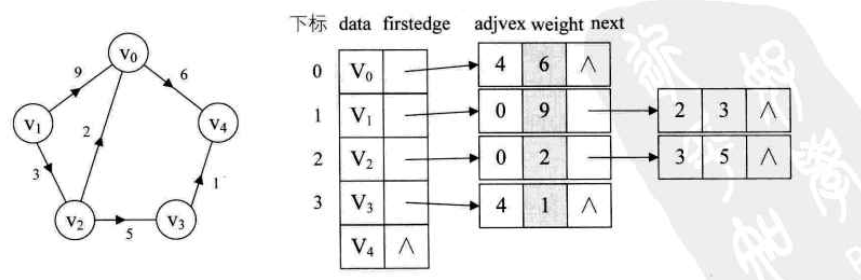

带权的网图，可以在边表结点中再增加weight域。

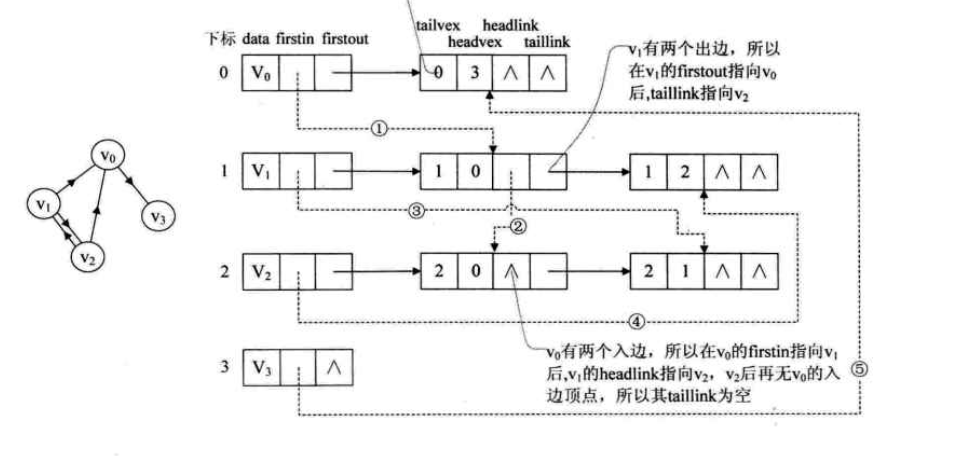

十字链表
邻接表的同一种结构只关心出或者入度。
十字链表 - 结合邻接表与逆邻接表。
顶点表结点
firstin指向该顶点入边表中的第一个结点，firstout指向该顶点出边表中的第一个结点。
边表结点
- tailvex：弧起点在顶点表的下标
- headvex：弧终点在顶点表的下标
- headlink：指向终点相同的下一条边
- taillink：指向起点相同的下一条边
如果是网，添加一个weight域存储权值。

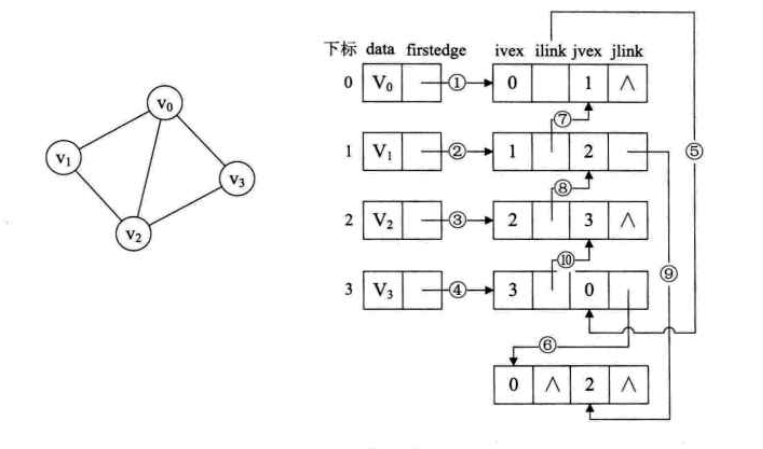

邻接多重表（无向图）
边表结点
ivex,jvex是与某条边依附的两个顶点下标；ilink指向依附于ivex的下一条边，jlink指向依附jvex的下一条边。

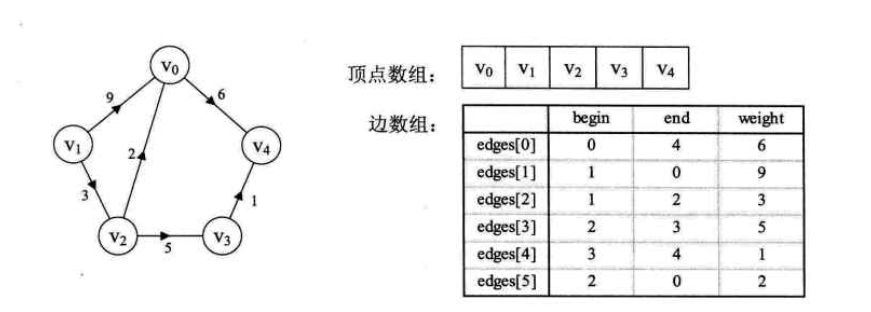

边集数组
两个一维数组：
- 存储顶点
- 存储边信息，有起点（begin），终点（end）和权（weight）
边集数组更关注边，边集数组中查找一个顶点发的度要扫描整个边数组，效率不高。因此适合对边的依次处理，不适合对顶点的操作。
图的表示
Post not found: 学习笔记之图的表示 学习笔记之图的表示图的遍历
从某一顶点出发访遍图中其余顶点，且每个顶点仅被访问一次，这个过程叫图的遍历（traversing graph）
深度优先遍历
DFS
广度优先遍历
BFS
图的典型算法
To Be Continue...
